VERGNANO瓦格纳丝锥产品

VERGNANO瓦格纳丝锥

VERGNANO丝锥产品

——直槽丝锥

——螺旋前铲角丝锥

——左螺旋槽丝锥

——右螺旋槽丝锥

——挤压丝锥

——硬质合金丝锥

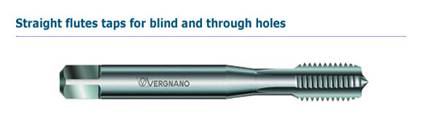

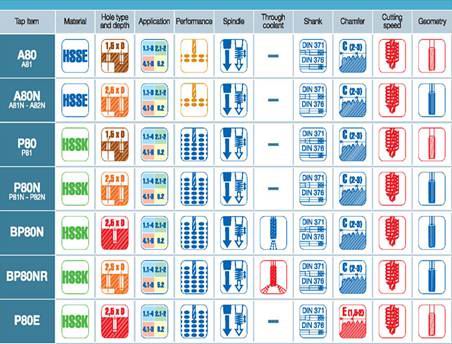

    ★     直槽丝锥——加工通孔及盲孔



        直刃丝锥是最常用的丝锥型式,由于它可应用在通孔及盲孔加工,因而是最通用的丝锥。然而,这种丝锥基本应用在短的及断续屑的加工状态下,如铸铁或钢这种低的中等强度的材料上。
        加工盲孔时,为了得到完整螺纹,通常采用C型短的前切削刃。而在加工通孔时,由于螺纹前有较富余的空间,因而采用A型前切削刃,可以达到降低切削力,增加刀具寿命的效果。

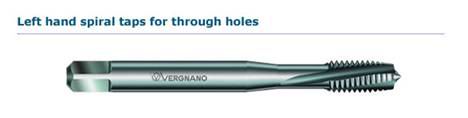

具有左手螺旋排屑槽的丝锥

左手螺旋排屑槽的丝锥使屑朝进给的方向排出,因而这种丝锥适合通孔加工。具有同样效果的是左手丝锥并具有右旋排屑槽的丝锥。

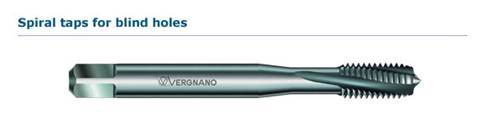

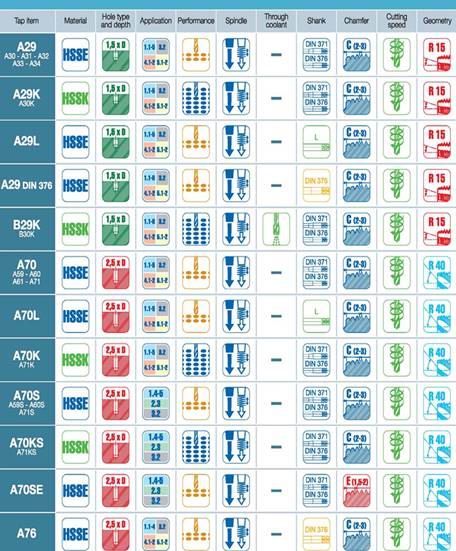

        ★           右螺旋槽丝锥——加工通孔



         这种螺旋排屑槽可携带并推动断屑沿着与丝锥进给的方向排出,因而这种丝锥适合用于盲孔加工。较大的螺旋角,对于深孔的切工,大的排屑量,可以产生大的力量效果,因而,带有大的排屑角度(≥40°),使得断屑产生较大的变形及排出,同时降低了切削扭力。因而这种丝锥适合能达到3倍孔深的状态下加工。

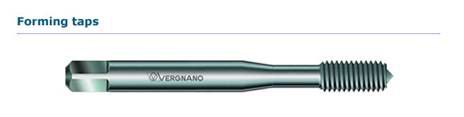

 ★             挤压丝锥



挤压丝锥的特性及优点:

·螺纹的形成是通过塑性变性,取代了材料的去除

·由于没有屑的产生,因而:

—更可靠的攻丝过程

—通孔盲孔可采用一种丝锥

—加工盲孔时可以达到更深的深度

—刀具寿命大大提高

·相比切削丝锥可达到较高的切削速度

·挤压成型的结果使螺纹表面光洁度提高

·由于丝锥内核变粗,使几何强度增大,因而不易崩刃

·由于挤压,使材料变硬,螺纹强度提高


选择挤压丝锥需具备如下备件:

·要求钻孔的直径更大,精度要求更高

·材料的延展系数A5要大于10%,最大材料强度不超过1200N/mm²

·好的冷却效果

·要求加工的功率要比切削丝锥要大(100-150%)

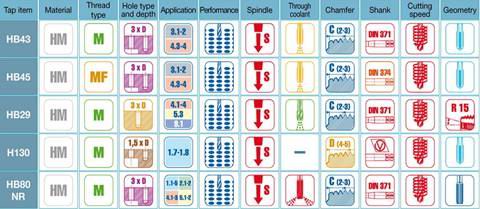

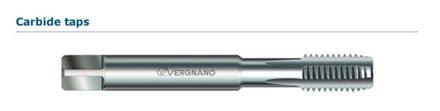

  ★            硬质合金丝锥



硬质合金:

        硬质合金是一种金属材料的复合材料,主要包括碳化物的粒子以及碳化钨,并混合网状布置的钴。其他元素还包括少量的碳化钛(TIC)、碳化铌(NBC)、以及碳化钽。

        硬质合金具有很好的硬度及强度,并具有较好的耐磨损性,而其中钴的元素又具备了抗冲击性。

        硬质合金颗粒的大小很重要,它决定了硬度与强度的比例关系,通常其机械性能决定于它内部成分的组成(硬质合金的型式及分布),材料的粘结比例,硬质合金颗粒的大小以及热处理的过程。

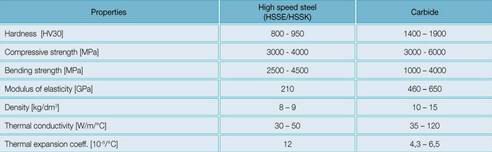

        硬质合金材料与高速钢(HSS)主要性能的区别见下表:







     如需瓦格纳电子样本请联系QQ2368928735
